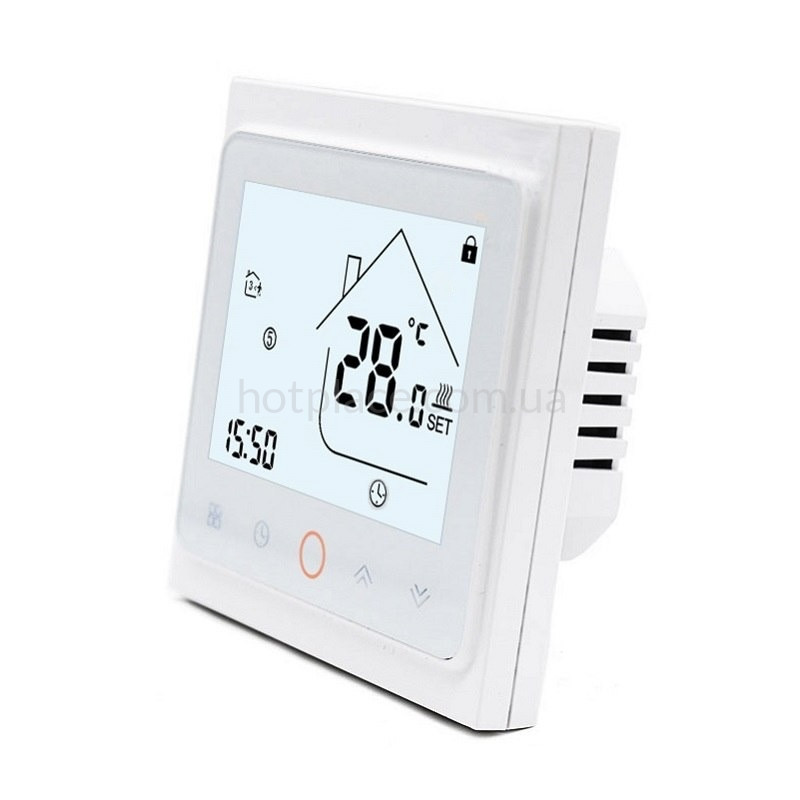

Сенсорний програмований терморегулятор Ecoset AC 603H (PWT 002) для теплої підлоги (до 16А) або сервопривода NC (нормально закритого), з датчиком підлоги 3м.

Опис

Ecoset AC 603H (PWT 002) – програмований терморегулятор для точної та стабільної підтримки температури. Оснащений сенсорним дисплеєм із підсвічуванням та чітким відображенням символів, що забезпечує зручне керування і легке зчитування інформації. Підтримує роботу як по датчику повітря, так і по виносному датчику підлоги, що дозволяє гнучко налаштовувати комфорт у приміщенні.

Гнучке програмування та комфорт

Режими роботи:

• ручний – постійна температура без розкладу
• автоматичний (програмований) – робота за заданим графіком

Терморегулятор підтримує режим програмування 5+1+1, що дозволяє налаштувати графік роботи під ваш розклад:

5+1+1 – один графік температури для 5 будніх днів (Пн-Пт) і два окремі – для суботи та неділі (зручно, якщо температура в суботу та неділю має бути різною).

У графіку можна задати до 6 періодів температури, що дозволяє автоматично підлаштовувати обігрів під ваш ритм життя.

Додаткові функції:

• збереження налаштувань при відключенні живлення
• блокування керування (захист від дітей)
• можливість переналаштування діапазону регульованих температур (до +95°C)

Температурні датчики

Терморегулятор оснащений вбудованим датчиком температури повітря та комплектується виносним датчиком підлоги (довжина 3 м, номінал 10 кОм при 25°C).

Режими роботи:

• OUT – контроль температури підлоги (за виносним датчиком)
• IN – контроль температури повітря (за вбудованим датчиком)
• ALL – контроль температури з використанням обох датчиків

Вибір типу датчика здійснюється в налаштуваннях терморегулятора (див. інструкцію). За замовчуванням використовується датчик повітря (режим IN).

Застосування

• електрична тепла підлога (нагрівальні кабелі, мати, інфрачервона плівка тощо) – навантаження до 3000Вт / 16А
• нормально закриті сервоприводи (NC, 220В)

Схема підключення

Перед підключенням ознайомтесь зі схемою на корпусі терморегулятора, оскільки розташування клем може відрізнятись.

Живлення (N / L) – 220В
Підключення терморегулятора до електромережі.

Вихід на навантаження (N1 / L1) – до 16А
Підключення електричної теплої підлоги або нормально закритого сервопривода (220В, NC).

Виносний датчик (клеми 5 і 6)
Підключення датчика температури підлоги.

Основні характеристики

• Точність: ±1°C
• Тип керування: сенсорне
• Напруга: 220-230 В, 50/60 Гц
• Датчики: виносний + вбудований
• Програмування: 5+1+1, до 6 періодів
• Максимальне навантаження: 3000Вт / 16А
• Матеріал: вогнестійкий пластик (ABS + PC)
• Крок регулювання температури – 0.5°C
• Діапазон температури: від +5 ° C до +45 ° C (з датчиком повітря).
• Діапазон температури: від +5 ° C до +45 ° C (з датчиком підлоги), з можливістю змінити до 95°C у розширених налаштуваннях.
• Температура навколишнього середовища: 0~45°C

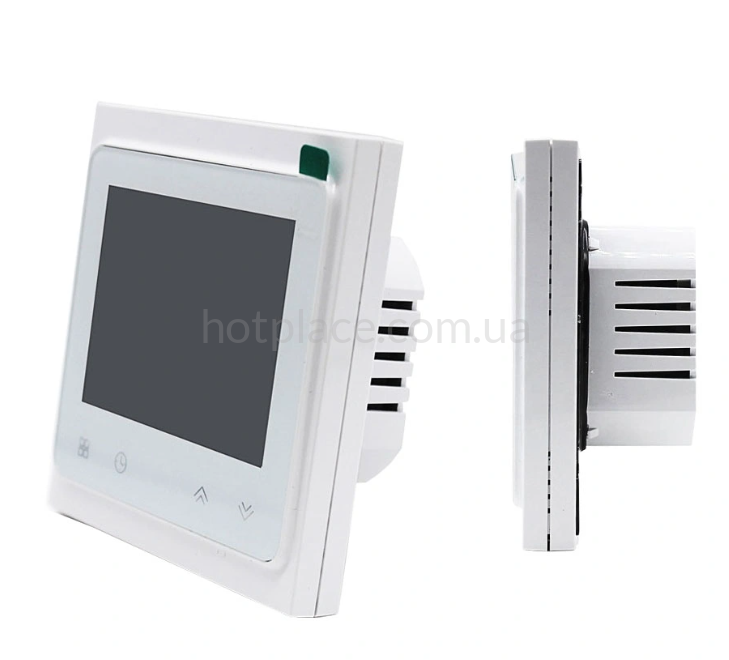

• Розмір терморегулятора: 86×86×13.2 мм
• Розмір монтажної частини: 25×50×50 мм

Комплектація

• терморегулятор
• виносний датчик температури (3 м)
• кріпильні гвинти
• інструкція
