Опис

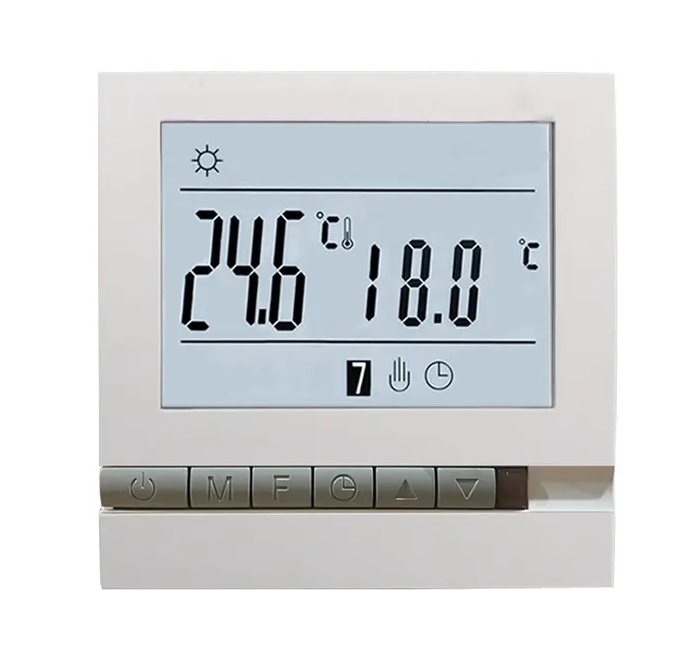

Ecoset BOT-45s, провідний Dry contact (3А) – програмований, кнопковий терморегулятор для точної та стабільної підтримки температури. Оснащений великим LED дисплеєм із підсвічуванням та чітким відображенням символів, що забезпечує зручне керування і легке зчитування інформації. Працює по датчику повітря.
Гнучке програмування та комфорт
Режими роботи:
- ручний – постійна температура без розкладу
- автоматичний (програмований) – робота за заданим графіком
Терморегулятор підтримує режим програмування 7, 5+2, 6+1, у графіку можна задати до 6 періодів температури, що дозволяє налаштувати графік роботи під ваш розклад:
7 – один графік температури для 7 днів (Пн-Нд).
5+2 – один графік температури для 5 будніх днів (Пн-Пт) і один – для суботи та неділі.
6+1 – один графік температури для 6 днів (Пн-Сб) і один – для неділі.
Додаткові функції:
- збереження налаштувань при відключенні живлення
- блокування керування (захист від дітей)
Температурні датчики
Терморегулятор оснащений вбудованим датчиком температури повітря.
Режими роботи:
- IN – контроль температури повітря (за вбудованим датчиком)
Застосування
- Для котлів (газових та електричних)
Схема підключення
Перед підключенням ознайомтесь зі схемою на корпусі терморегулятора, оскільки розташування клем може відрізнятись.

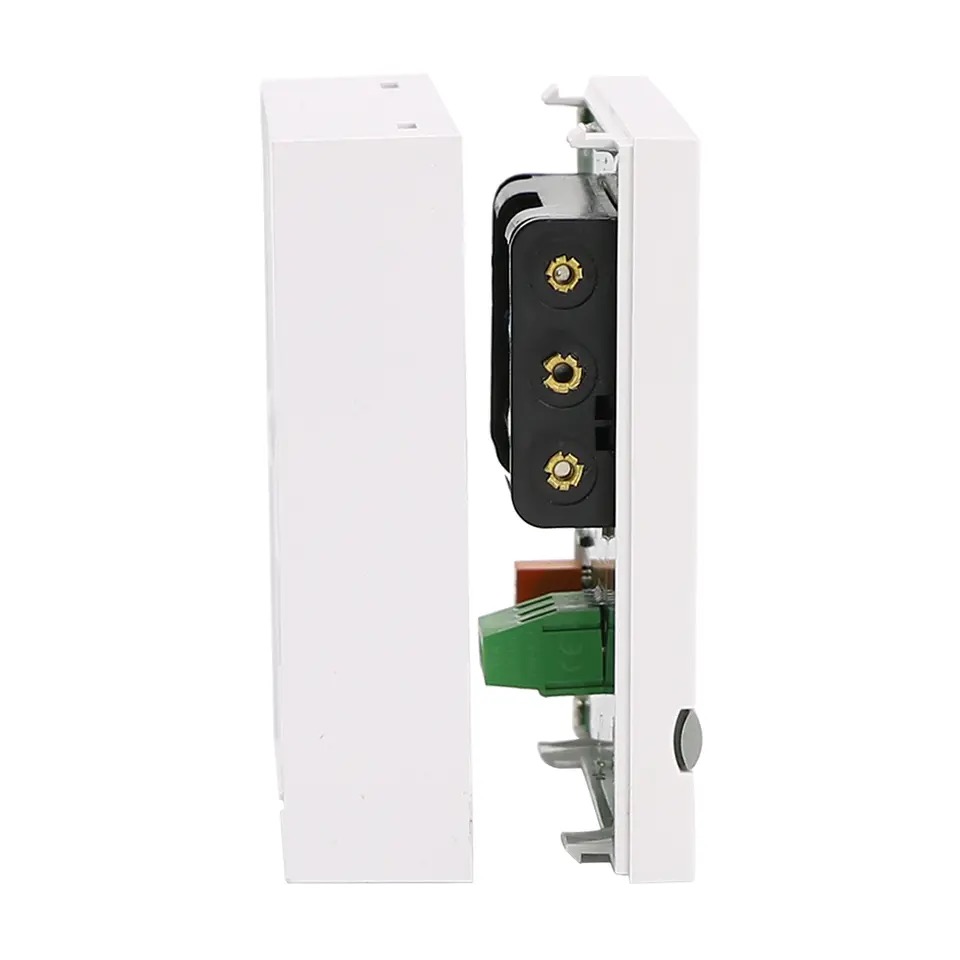

Живлення – 3 батарейки типу АА.

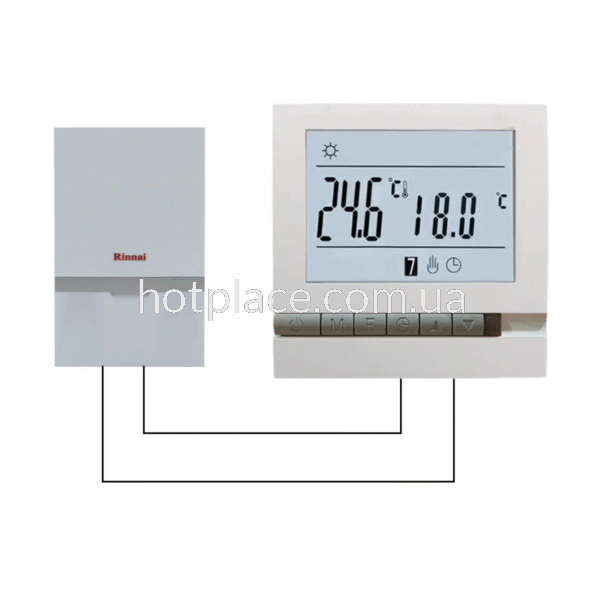

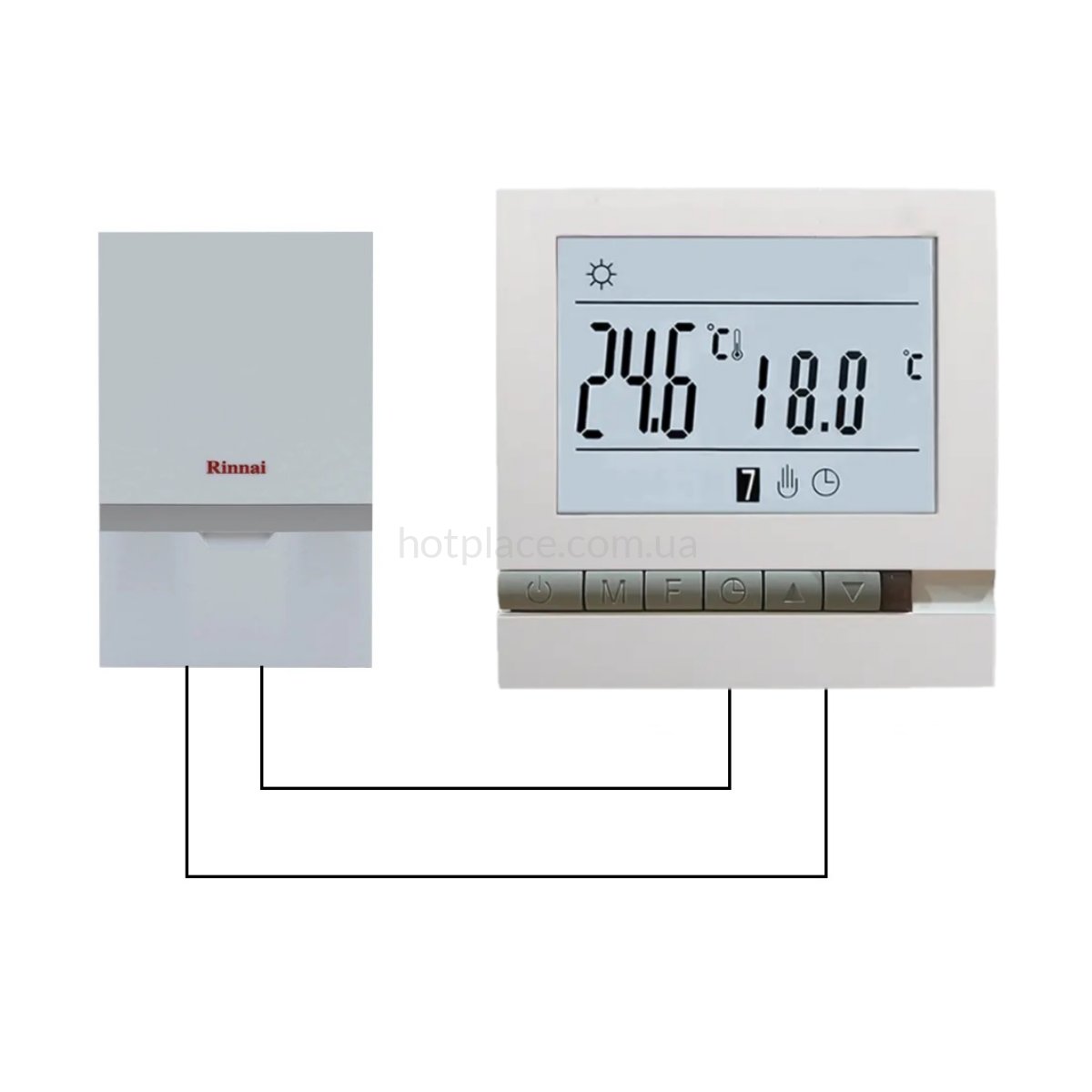

Підключення до котла (клеми COM і NO)
Основні характеристики
- Тип зв’язку: дротовий.
- Тип керування: кнопковий.
- Точність: ±1°C
- Живлення – 3 батарейки типу АА.
- Датчики: вбудований
- Програмування: 7, 5+2, 6+1, до 6 періодів.
- Максимальне навантаження: до 3А
- Матеріал: вогнестійкий пластик (ABS + PC)
- Крок регулювання температури – 0.5°C
- Гістерезис – 1°C , з можливістю змінити до +5°C в розширених налаштуваннях.
- Діапазон температури: від +5°C до +35°C . з можливістю змінити до +60°C в розширених налаштуваннях.

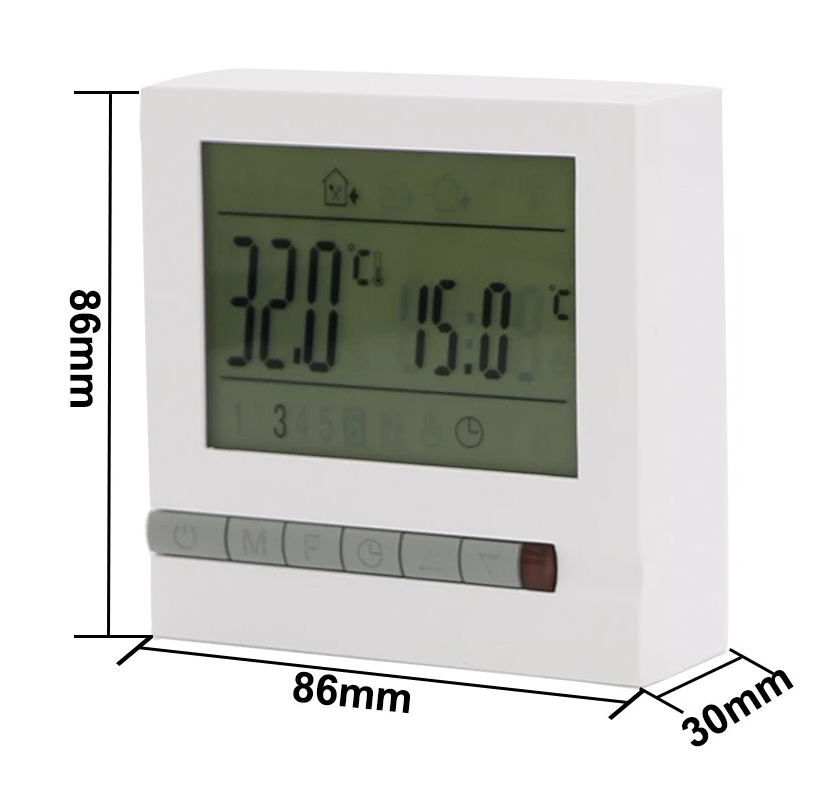

- Розмір терморегулятора: 86 х 86 х 30 мм
Комплектація
- терморегулятор
- кріпильні гвинти
- інструкція
